水中カメラシステム
(水中安全監視装置)
VD1230

潜水訓練用プールでダイバーの安全確保を目的とした監視装置
水深10mまで設置可能
水中カメラシステムで水中の様子を映像で監視し、 音声システムで水中と陸上に指示

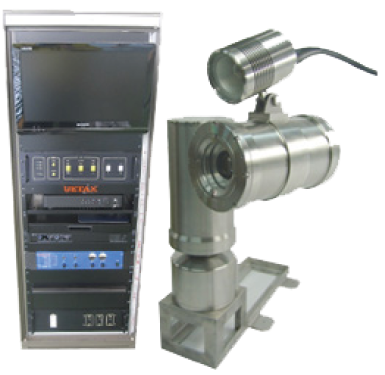

商品画像
商品画像

使用例

  • 工事中

本 体 仕 様

  • 水中カメラ部(1式)

  • カメラ制御部(1式)

  • パワーアンプ (1台)

  • ワイヤレスマイク送受信機 (1式)

  • 水中スピーカー (2台)

  • 陸上スピーカー (2台)

  • 配電盤(1台)

  • 外形寸法、重量

  • システムラック

    (W)570×(D)660×(H)1,600mm 100kg

  • 水中カメラ部

    (W)204×(D)387×(H)542mm (最大外形寸) 22kg

  • 水中スピーカー

    200×63mm 4.5kg

  • 陸上スピーカー

    (W)245×(D)165×(H)150mm 2.7kg

  • ワイヤレスアンテナ

    (W)105×(D)126×(H)140mm 0.3kg

付 属 品 仕 様

水中カメラ (1台)

  • センサー

    1/4” カラーCCD41万画素

  • ズーム

    光学 22倍

  • 画角(水平×垂直)

    広角側 47°31′× 36°32′
    望遠側 2°16 × 1°42′

  • 筐体材質

    ステンレス

水中照明灯 (1灯)

  • 電球

    ハロゲン電球100V 300W

  • 照射角

    60度

  • 筐体材質

    ステンレス

水中リモート雲台 (1台)

  • 可動範囲

    パン 180度 (リミッタあり)
    チルト 130度 (上40度、下90度、リミッタあり)

  • 筐体材質

    ステンレス

モニター (1台)

  • 表示パネル

    19型TFTカラー液晶

  • 画素数

    (H) 1,366 × (V) 768

水中カメラ操作盤 (1台)

  • カメラ操作項目

    ズーム、フォーカス、絞り

  • 雲台操作項目

    パン制御、チルト制御

  • 漏電警報

    水中カメラの漏電検出、警報表示

録画装置 (1台)

  • 記録メディア

    ハードディスク500GB

パワーアンプ

  • 出力

    水中 50W max.
    陸上 50W max.

ワイヤレスマイク送受信機

  • 周波数

    806.125~809.750MHz

  • 送信出力

    6mW / 2mW (切り替え)

水中スピーカー

  • 定格入力

    50W

  • インピーダンス

    4Ω

陸上スピーカー

  • 定格入力

    100W

  • インピーダンス

    8Ω

配電盤

  • 電源スイッチ

    3系統(音声系1、映像系1、水中照明灯1)

  • 安全装置

    漏電ブレーカー
